Jis Flens Ball Valve

JIS -flensballventil er en bryterkomponent som styrer strømningshastigheten. De er vanligvis delt inn i flensenden og gjenget ende, og forskjellen mellom de to løgnene i deres tilkoblingsrørledningsmetoder. Imidlertid er den generelle designstrukturen og åpnings- og lukkekomponentene på ventilen den samme, med ballen som roterer 90 grader rundt ventilkroppen for sentrale akser

Sende bookingforespørsel

Beskrivelse

Introduksjon

Jis Flens Ball Valve er en flenset kuleventil som er i samsvar med japansk industriell standard (JIS), og er mye brukt i rørledningssystemer som krever pålitelig tetning og høy strømningskontroll. Ventilen er designet i samsvar med JIS B2071-standarden, har en fullborestruktur og vedtar 90- graders rotasjonsoperasjon for å lette rask åpning og lukking. Ventilen vedtar en utblåsningsventilstamdesign for å forbedre driftssikkerheten, og kan utstyres med en låseanordning etter behov for å forhindre feiloperasjon. Jis Flens Ball Valve er egnet for rørledningssystemer med medier som vann, olje og gass, og er mye brukt i bransjer som petroleum, kjemisk, kraft, mat og legemidler.

Funksjoner

Utmerket tilpasningsevne og tetningsytelse
Jis Flens Ball Valve vedtar flensendekoblingsmetoden i japansk industriell standard (JIS), og vanlige spesifikasjoner inkluderer JIS 5K, 1 0 K, 16K, 2 0 k og 63K. Denne standarden tilsvarer forskjellige nominelle trykknivåer, med enheten til KGF\/cm², hvorav JIS 10K tilsvarer 1,0 MPa, mens JIS 20K tåler et trykk på omtrent 2,0 MPa, og tilpasser seg systemapplikasjoner av forskjellige trykknivåer. Sammenlignet med ikke-standardforbindelser, har JIS-flenser egenskapene til høy strukturell dokkingsnøyaktighet, konsistent forseglingsoverflatematching og ensartet fordeling av strammingskraften, noe som kan redusere risikoen for lekkasje forårsaket av ujevn belastning på tilkoblingsoverflaten.

Ballrotasjonskontrollstruktur

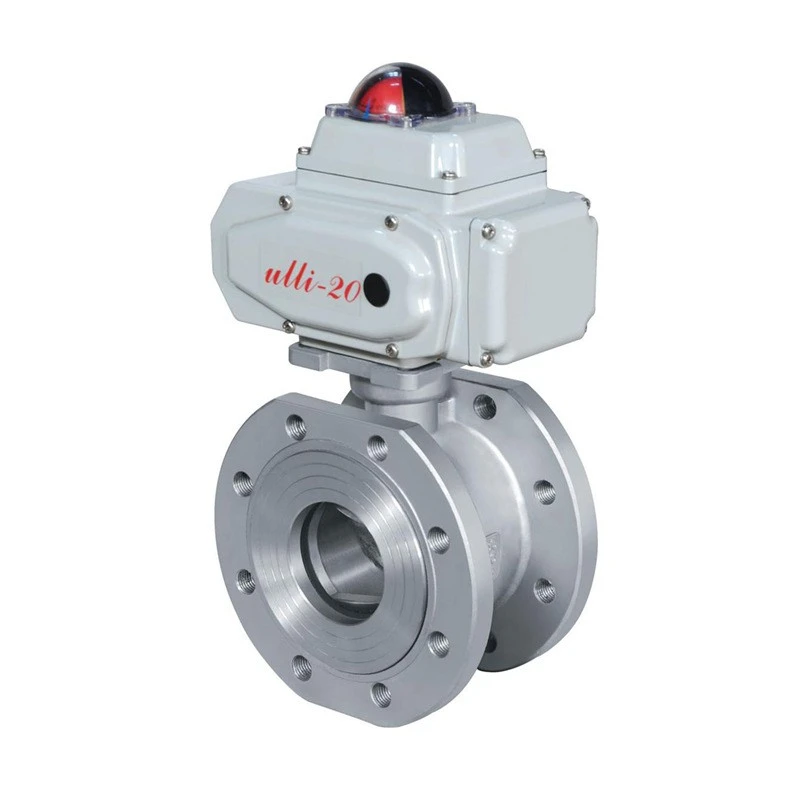

Jis Flens Ball Valve vedtar en kulerotasjonsstruktur, og ventilkjernen kan rotere 90 grader rundt den sentrale aksen for å oppnå bytte av middels strømning og avskjæring. Denne strukturelle formen har egenskapene til færre bevegelige deler og en kort overføringsbane, så den har en rask åpnings- og lukkehastighet og lav friksjonsmotstand. I henhold til bransjedata er åpnings- og stengetid for en standard kuleventil vanligvis mellom 1 og 3 sekunder, noe som er egnet for hyppige åpnings- og lukkende driftsforhold, for eksempel batchkontroll, flytsegmentbytte og andre scenarier. I tillegg støtter denne typen kuleventil en rekke stasjonsmodus, inkludert håndtak, ormgirkasse, pneumatisk aktuator og elektrisk aktuator, og kan konfigureres i henhold til forskjellige automatiseringsnivåer. For eksempel, i et uovervåket system, kan en elektrisk aktuator brukes til å koble seg til en ekstern kontroller, mens i et manuelt system brukes et håndtak med grenselås for å redusere risikoen for feiloperasjon.

Type flere diameter tilpasser seg en rekke krav til strømningskontroll
I henhold til strømningskravene til forskjellige rørledningssystemer gir Jis Flens Ball Valve tre diameterformer: full boring, redusert bore, V-type og O-type kanal. Den fullstendige borestrukturen gjør at væskestrømningsseksjonen stemmer overens med rørledningen, med ekstremt lavt trykkfall, som er egnet for anledninger med strengt trykktapskontroll eller høye krav til rengjøring; Mens den reduserte borestrukturen er mer egnet for systemer med begrenset installasjonsplass og generelle krav til strømningsnøyaktighet. For systemer som krever justeringsfunksjoner, kan den V-formede kanalutformingen samarbeide med kontrollsystemet for å oppnå omtrentlig lineær eller lik prosentvis strømningsjustering, noe som forbedrer allsidigheten til ballventilen i kontrollsystemet. Denne strukturelle konfigurasjonen er ikke en enkel "av\/på", men har en viss proporsjonal justeringskarakteristikk, slik at denne typen kuleventil kan brukes som stoppventil og en reguleringsventil i en viss grad, noe som forbedrer fleksibiliteten til produktet under komplekse arbeidsforhold.

Flere materialkonfigurasjoner forbedrer mediekompatibilitet og korrosjonsmotstand
JIS -flensballventil gir en rekke ventilkropp og interne materialalternativer i henhold til forskjellige arbeidsmedier, inkludert rustfrie stål som SUSF304\/SUSF316, SCS13\/SCS14, karbonstål som SCPH2\/SCPH61, TITSOYSS som 220\/C950\/C9500 og TA2 -legeringer som 220\/C90\/C90\/SCPH2\/SCPH6, og titelegeringer. Blant dem inneholder SUSF316 stål molybden (MO) elementer, og dens korrosjonsmotstand er bedre enn vanlig 304. Det er ikke bare egnet for væsker som inneholder kloridioner eller svak syre, men tåler også visse temperaturendringer. For svært etsende eller sjøvannsmedier, som saltvannstransport og kloridbehandling, er kobberlegeringer (for eksempel C95800) eller dupleksstålstrukturer mer stabile; Mens du er i kjemiske prosesser, er det å håndtere svært etsende medier som salpetersyre, hydrofluorsyre og fosforsyre, titan (TA2) eller spesielle legeringsforinger. Multimateriale konfigurasjon sikrer at brukere med rimelighet kan velge ventiler basert på forskjellig trykk, etsighet, temperatur og andre parametere, og dermed forbedre systemets sikkerhet og ventil levetid.
